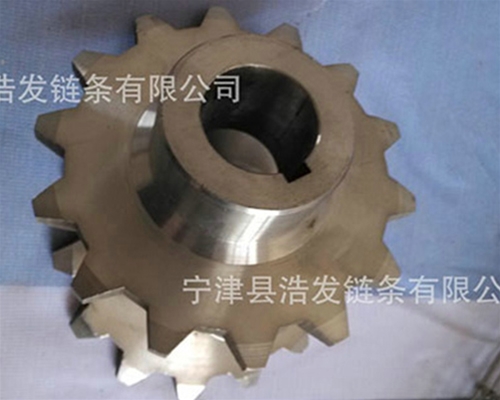

不銹鋼鏈輪廠家
所屬類別：不銹鋼鏈輪
- 售后QQ：
- 售后QQ：
咨詢熱線：13869240308
詳細內容
傳動不銹鋼鏈輪的應用：被廣泛應用于化工、紡織機械、食品加工、儀表儀器、石油等行業的機械傳動等
鏈輪參數計算公式：分度圓直徑:d=p/sin180°/z p=節距可查表 z=齒數
齒頂圓(外徑):D=p×(0.54+cot180°/z)常用鏈輪節距：3/8=9.525 1/2=12.7 5/8=15.875 3/4=19.053分 4分 5分 6分分度圓直徑：d=p/sin（180°/z）齒頂圓直徑：dmax=d+1.25p-d1dmin=d+（1-1.6/z）p-d1齒根圓直徑：df=d-d注：p 鏈條節z 鏈輪齒d1 鏈條滾子直徑較簡單的算法就是{? 分}=分度圓直徑除與{齒數+2}鏈輪型號：包含非標鏈輪（根據客戶圖紙定制），標準鏈輪（美標和公制）。鏈輪常用材料：C45鏈輪常用加工方法發黑鏈輪齒數選用的一般原則：19 齒或以上一般用于中高轉速、正常工作條件下運行的主動鏈輪。17 齒只用于小節距主動鏈輪。23 齒或多過23齒推薦用于有沖擊的情況。當速比低時，用高齒數鏈輪可以大大減少i鏈節的轉動量、鏈條的拉伸負荷和軸承的負荷。
